Prévia técnica: Gerente de Dados de Fabricação de MEP

Sobre o MEP Fabrication Data Manager Tech Preview

O Mep Fabrication Data Manager (FDM) Tech Preview é o pré-lançamento de um serviço baseado em nuvem para gerenciar conteúdo de fabricação de MEP com o Autodesk Revit 2022 e posteriormente.

O que é conteúdo de fabricação do MEP?

O conteúdo de fabricação de mep fornece aos fabricantes e empreiteiros mecânicos componentes ricos em informações que melhoram a construção e a fabricação digital. Além de uma representação geométrica precisa, esses componentes interagem inteligentemente entre si para garantir a junção correta de flanges de tubos, encaixes de válvulas e diferentes variedades de juntas mecânicas, resultando em modelos altamente precisos e detalhados que suportam os fluxos de trabalho de quantificação, estimativa e pré-fabricação de sistemas de tubulação. Além disso, os componentes dos dutos têm incorporado suas características de fabricação, como as dobras das costuras e articulações são formadas, bem como o desenvolvimento do corte das diferentes peças. Usado em conjunto com o Autodesk CAMduct, este conteúdo de fabricação na Revit fornece uma solução completa de design para fabricação de dutos.

O que é “Tech Preview”?

As visualizações técnicas fornecem acesso antecipado a recursos beta ou pré-lançamento para avaliação posterior. Nós os colocamos à sua disposição para que você possa avaliar as novas funcionalidades do BIM e nos dar sua opinião sobre o que é melhor para você e sua maneira de projetar e fabricar. Nem todas as visualizações técnicas estão disponíveis em todos os locais e em todos os idiomas. Neste momento, o FDM Tech Preview MEP só está disponível em inglês, e o acesso ao FDM Tech Preview MEP só está disponível para usuários que possuem um Autodesk Revit 2022 ativo ou uma assinatura superior, seja autônoma ou como parte de uma coleção. O Mep FDM Tech Preview é regido pelos termos do Termos e Condições de visualização da Autodesk Tech.

Pré-visualização de dados de fabricação do MEP (FDM)

O Mep Fabrication Data Manager Tech Preview fornece acesso a um serviço baseado em nuvem que permite que os usuários gerenciem conteúdo de fabricação de MEP para fluxos de trabalho de modelagem baseados em Revit. Para esta Prévia Tecnológica, focamos em instalações relacionadas a pipeline.

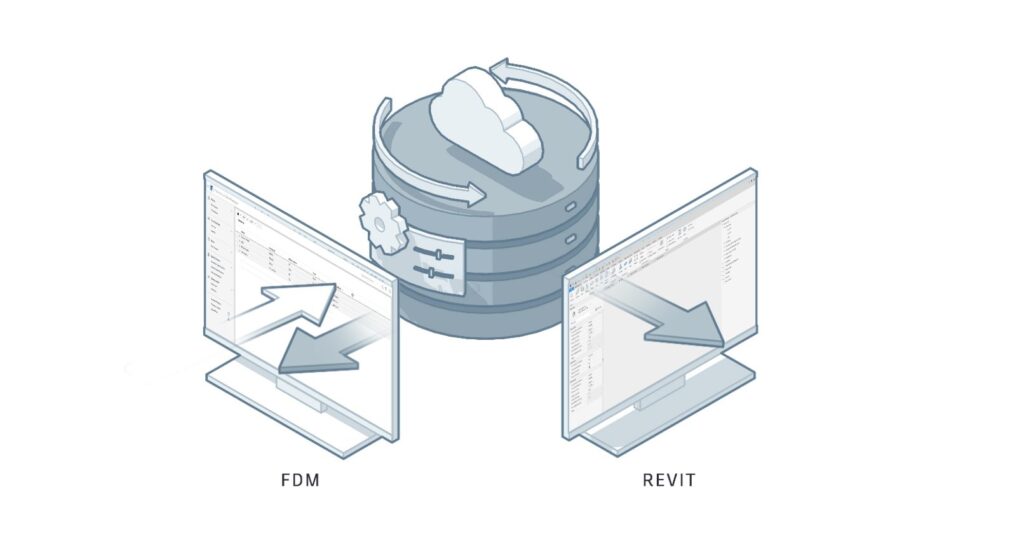

Como um serviço baseado em nuvem, o FDM facilita a distribuição e compartilhamento de conteúdo com outros usuários. Isso permite uma colaboração simples e rápida sem o incômodo do gerenciamento manual de arquivos ou sincronização de arquivos através de uma nuvem genérica.

Outra vantagem fundamental da FDM é sua integração com a Revit. A FDM fornece um moderno sistema de gerenciamento de conteúdo e dados, construído na plataforma Autodesk Forge, para facilitar a utilização completa dos recursos mecânicos de detalhamento e modelagem da Revit. À medida que o FDM amadurece, os usuários do Revit não dependerão mais do Autodesk CADmep, ESTmep ou CAMduct para gerenciar seu conteúdo de fabricação e dados associados.

Ter os dados disponíveis em um serviço baseado em nuvem também abre a oportunidade para novos fluxos de trabalho conectados surgirem. Por exemplo, em iterações futuras, gostaríamos de incorporar dados de custo e mão-de-obra na FDM, permitindo a gestão de estimativas e orçamentos em vários produtos e sistemas por meio de conexões seguras com modelos Revit e FDM.

O que vem depois?

Como o FDM é um serviço baseado em nuvem, planejamos continuar adicionando funcionalidade no futuro iminente. Exemplos podem ser a adição e/ou criação de elementos de fabricação não incluídos na carga inicial da nuvem; simplificação do gerenciamento de dados para conteúdo de diferentes fontes, como identificar diferentes definições de materiais e conectores; e gerenciamento de dados metálicos de folha para apoiar modelagem e fabricação subsequente.

Para estar ciente da evolução de nossos planos, veja a seção Gestão de dados de fabricação de mep em forja no Revit Public Roadmap.

Os detalhes

Vamos descrever as principais características que o FDM oferece nesta fase beta. Este é destinado apenas a fornecer orientação inicial muito geral. Mais detalhes podem ser encontrados no Mep Fabrication Data Manager ajuda on-line.

O MeP Fabrication Data Manager Tech Preview consiste em dois componentes principais:

• Um aplicativo web baseado em navegador da Web para modificar dados, acessível através https://fabdm.autodesk.com
• Um componente de desktop leve para sincronizar dados com a nuvem

Como começar

Para começar, siga este fluxo de trabalho de alto nível:

1. Baixe e instale o FDM Sync.
2. Carregue os dados de configuração existentes na nuvem.
3. Revise os dados enviados.
4. Configure colaboradores.
5. Baixe os dados iniciais usando fDM Sync.
6. Faça modificações nos dados usando fDM.
7. Sincronizar dados localmente usando fDM Sync.
8. Veja o Ajuda da FDM para começar.

Baixe e instale o FDM Sync

Como assinante do Revit 2022 e versões posteriores (independentes ou como parte de uma coleção), o FDM Sync está disponível através do Autodesk Desktop App (ADA) e da conta Autodesk.

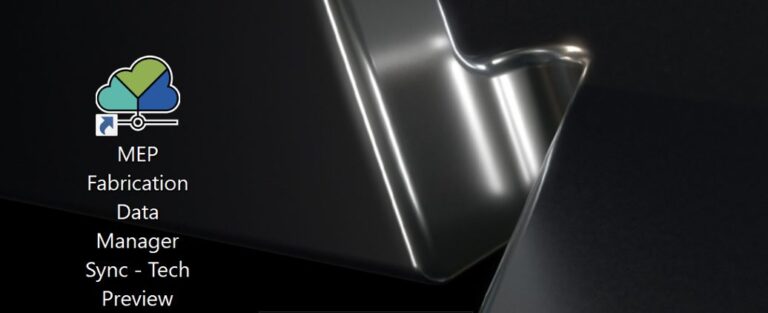

o ícone de sincronização fdm aparece na área de trabalho e na bandeja do sistema
Carregando conteúdo

Depois de instalar o FDM Sync, use-o para carregar suas configurações de fabricação em nuvem como base para novos fluxos de trabalho colaborativos.

Nota: Por padrão, as configurações do produto 2022 estão instaladas na seguinte pasta: C:\Users\Public\Documents\Autodesk\Fabricação

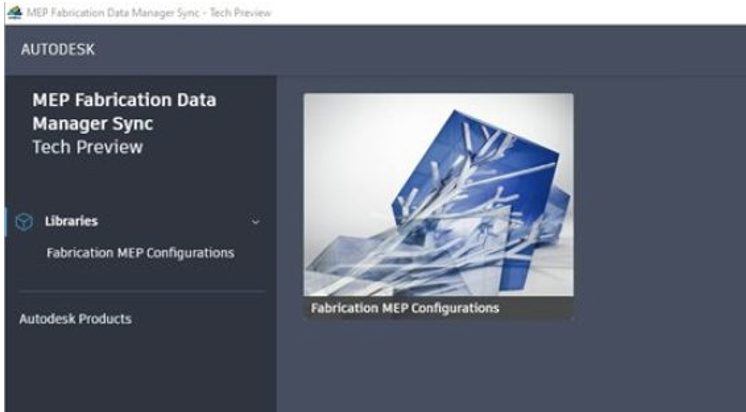

Aplicativo de desktop FDM Sync

Revisar dados carregados

Os dados de fabricação são compostos por uma série de relações interdependentes que têm sido historicamente difíceis de compreender como um todo em soluções de desktop. A FDM oferece uma visão intuitiva dessas relações, fornecendo uma abordagem única para auxiliar a navegação e o gerenciamento. Isso é conhecido como o Gerente de Relacionamento.

Por exemplo, se você precisar determinar rapidamente quais serviços estão configurados para usar uma determinada peça, você pode navegar para essa parte e, em seguida, explorar suas relações para identificar todos os serviços que são referidos a essa parte. Da mesma forma, você pode ver quais peças usam um conector específico. Veja o Ajuda da FDM para detalhes sobre a visualização e gerenciamento de relacionamentos.

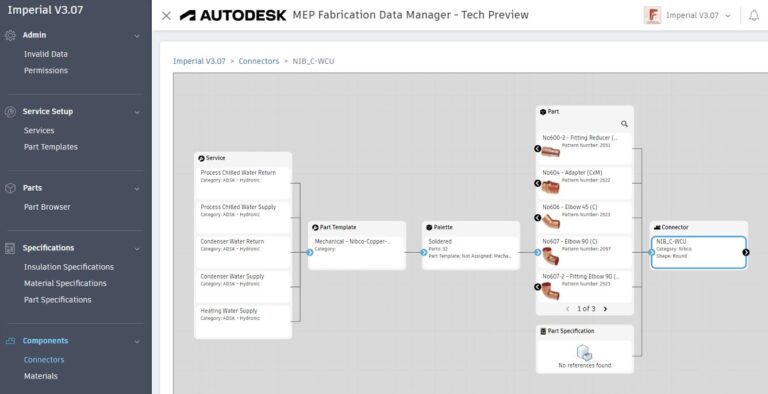

A navegação do conector à direita revela todas as peças que usam o conector selecionado e permite identificar os serviços onde as peças podem ser encontradas

Configurar colaboradores

Você pode adicionar colaboradores usando o endereço de e-mail associado ao seu ID Autodesk. As pessoas que você convida verão as configurações em Colaborador ou Visualizador no FDM Sync. Os colaboradores podem usar configurações compartilhadas no Revit ou, se concedidas, ajudar a gerenciar configurações. Veja o Ajuda da FDM para obter detalhes sobre o gerenciamento de permissões.

Sincronização e uso local no Revit

Para usar as configurações da nuvem dentro do Revit, você (e quaisquer colaboradores) deve sincronizar dados na nuvem com o cache local. Em seguida, você verá as configurações baseadas em nuvem no Revit com um ícone na forma de uma nuvem. Você pode modelar no Revit da mesma forma que se a configuração fosse local. Veja o Ajuda da FDM para detalhes sobre o gerenciamento de configurações.

O vídeo a seguir fornece um breve resumo do fluxo de trabalho discutido acima.

Faça mudanças

Usuários com acesso leitura/gravação podem criar e modificar serviços; modelos e conjuntos de peças; especificações de peças, materiais e isolamento; e componentes como conectores e materiais. Por exemplo, você pode duplicar serviços para criar novos ou renomear serviços, se necessário.

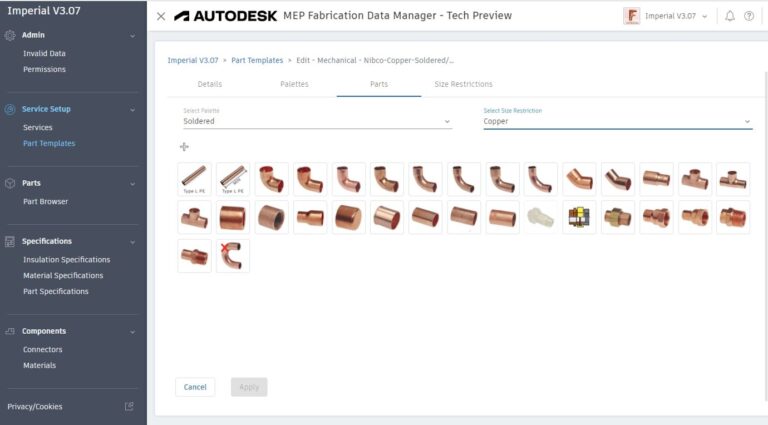

Edite um modelo dentro do FDM para definir quais peças estão disponíveis para serviços associados
Consulte FDM Help para obter detalhes sobre a modificação da configuração.

Quaisquer alterações que você fizer ao FDM devem ser sincronizadas com o resto dos usuários que usam o FDM Sync. Depois que a sincronização estiver concluída, você precisa recarregar os dados no modelo Revit. Isso atualizará todas as alterações, disponibilizando os serviços recém-criados e atualizando as informações como itens renomeados.

O vídeo a seguir fornece uma visão geral de como criar e modificar serviços.
