Os benefícios do uso do AutoCAD x AutoCAD LT

Um estudo que detalha as diferenças entre o AutoCAD LT® e o AutoCAD®

O AutoCAD conta hoje mais de 30 versões, cada uma delas mais sofisticada do que a anterior e com novos recursos. Ele tem duas variantes: o AutoCAD e o AutoCAD LT, ambas com os mesmos recursos principais. No entanto, o AutoCAD oferece recursos de desenho e automação para 2D e 3D, enquanto o AutoCAD LT conta com um conjunto abrangente de ferramentas de desenho 2D.

Resumo Executivo

Este estudo, idealizado pela Autodesk e encomendado a um consultor externo, investigou algumas das principais diferenças entre o AutoCAD e o AutoCAD LT, e também a produtividade relacionada e diferenças comerciais. Ele inclui comparações funcionais e algumas diferenças básicas entre os dois aplicativos. Por exemplo, é possível criar uma vista isométrica 2D no AutoCAD LT com as mesmas restrições de uma vista isométrica 3D do AutoCAD, mas sua manipulação não é tão fácil, pois não é possível criar sólidos 3D no AutoCAD LT.
Neste estudo, foi criado um conjunto de documentos de projeto com o uso do AutoCAD e do AutoCAD LT, com tarefas que variaram da criação de geometria à criação de plantas e elevações, extração de dados de objetos, aplicação e monitoramento de normas CAD.

Ficou demonstrado que o AutoCAD atingiu um nível de produtividade na criação de projetos não alcançado pelo AutoCAD LT. E, principalmente, o AutoCAD permitiu ao projetista gerar projetos até 7,1 vezes mais rápido do que AutoCAD LT.

O estudo mostra que o usuário economizou até 86% do tempo na execução das tarefas detalhadas abaixo com o uso do AutoCAD em vez do AutoCAD LT. No entanto, se tivesse havido solicitação apenas de desenho 2D, alguns dos ganhos obtidos com o AutoCAD teriam sido menores.
Todos os resultados acima dependem do nível de experiência do usuário com o AutoCAD e com o AutoCAD LT.

Principais aspectos da economia de tempo

• Maior rapidez – A edição e o gerenciamento de restrições paramétricas foram cerca de 33% mais rápidos com o AutoCAD.
• Redução – O AutoCAD reduziu em cerca de 46% o tempo de criação e edição de plantas e elevações
• Economia – Com o uso de normas CAD no AutoCAD, a economia de tempo foi de até 81%.
• Ganho – A economia geral de tempo com o uso do AutoCAD foi de até 86%.

O Estudo

Este estudo investigou e comparou o AutoCAD LT e AutoCAD. Usando desafios de projeto comuns, ele mostrou comparações diretas de tempo e esforço necessários à execução de tarefas específicas no AutoCAD LT e no AutoCAD*.

As tarefas executadas no estudo foram concluídas até 86% mais rápido com o AutoCAD.*

Os resultados de desempenho descritos neste artigo foram obtidos por um usuário considerado especialista, que usou o AutoCAD LT e o AutoCAD na realização de testes comparativos com vários tipos de arquivos do AutoCAD, como DWG e DWS. A natureza das tarefas foi variada. O tempo total de conclusão de cada tarefa no AutoCAD LT e no AutoCAD está documentado em cada caso.
O estudo presumiu que todos os símbolos e blocos de título necessários ao projeto no AutoCAD LT e no AutoCAD pertenciam ao mesmo ambiente do documento. O tempo de pesquisa variou, e as metodologias permitiram o posicionamento dos blocos necessários o mais rápido possível.
A seguir, uma descrição detalhada do estudo.

TAREFA DE PROJETO 1

Restrições paramétricas

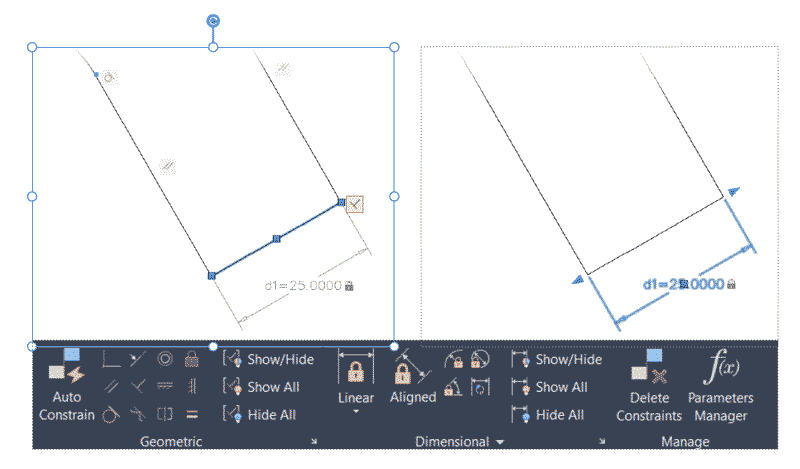

A tarefa era processar um desenho de projeto colaborativo de um suporte simples com restrições geométricas e dimensionais e editá-las com base em uma especificação do projeto. As restrições do suporte incluíam a necessidade de manter consistência geométrica, para viabilizar o projeto, e restrições de cotas exatas, para facilitar a manufatura.

Etapas:

• Avaliar restrições geométricas usando a função Mostrar/Ocultar
• Avaliar restrições de cota usando a função Mostrar/Ocultar
• Editar e excluir restrições, onde aplicável, para adequar o projeto às alterações de especificação

Vantagens:

•  O AutoCAD permite criar restrições completas geométricas e de cotas, editar e gerenciar restrições paramétricas, enquanto o AutoCAD LT só permite exibir qualquer restrição, editar e excluir qualquer parâmetro a ela correspondente.]
• A faixa de opções do AutoCAD LT tem uma guia Paramétrico, que permite acessar o Gerenciador de parâmetros, mas seu uso tende a restringir-se a tarefas de edição. Não é possível criar parâmetros no AutoCAD LT, mas eles podem ser excluídos, o que pode fazer com que restrições sejam removidas de um projeto e não estejam disponíveis quando o desenho é reaberto no AutoCAD.

TAREFA DE PROJETO 2

Plantas e elevações

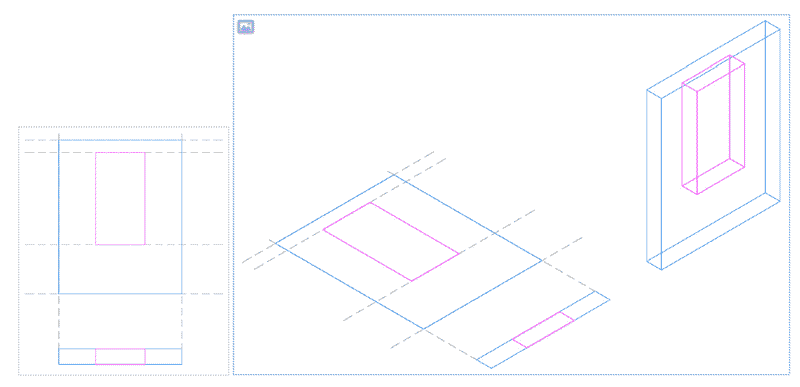

A tarefa era gerar uma parede simples em planta e elevação, em um desenho que mostrasse o posicionamento da abertura da janela. A planta deveria mostrar a localização horizontal da janela na parede e a espessura dessa parede. A elevação deveria mostrar o comprimento e a altura da parede e a altura da abertura da janela na parede.

Etapas

•  Criar uma vista de planta da parede]
• Criar uma vista de elevação da parede
•  Mostrar a posição da janela na vista de planta
• Mostrar a posição da janela na vista de elevação

Vantagens:

O AutoCAD oferece as seguintes vantagens:

• Ferramentas de desenho 2D permitem a criação rápida de plantas 2D.
• Ferramentas de modelagem 3D podem ser usadas para fácil manipulação dos objetos de planta 2D.
• Vistas específicas dos sólidos 3D podem, então, ser usadas na vista de elevação.

TAREFA DE PROJETO 3

Desenho isométrico

Uma vista isométrica 3D de um objeto criou uma vista na qual o ângulo entre as projeções dos eixos X, Y e Z é o mesmo (120 graus). Também é possível criar uma vista isométrica 2D usando as mesmas restrições, mas ela não pode ser manipulada tão facilmente quanto a 3D, pois o AutoCAD LT não permite criar sólidos 3D.

A tarefa era gerar uma vista isométrica em um desenho básico usando os eixos X, Y e Z em suas posições isométricas. O objeto mostrado no desenho é uma base retangular com um furo central circular.

• Gerar a base retangular em uma vista isométrica
• Adicionar o objeto circular para gerar o furo central
• Editar todos os objetos para não mostrar linhas de objetos ocultos

Vantagens:

O AutoCAD permite grande economia de tempo nesta tarefa porque:

• As representações isométricas 3D no AutoCAD LT precisam usar modelagem 2D.
• O AutoCAD tem estilos visuais que podem ser definidos para não mostrar detalhes ocultos.
• O AutoCAD pode exibir objetos 3D em vistas isométricas.
